模型部署

通过模型训练，在训练机得到了训练的40000轮的模型产物，路径为：/home/lejurobot/mydisk/data/water-bottle-sorting/v0/train_leact/2025-04-29/10-28-17_act/checkpoints/040000/pretrained_model。

一、模型转移​

1. 明确目标路径​

机器人上位机上的数据存放的目标路径为：/home/leju_kuavo/model/，希望模型转移后构建的目录结构如下：

/home/leju_kuavo/model/water-bottle-sorting/
├── v0/train_leact/
│       └── 2025-04-29/10-28-17_act/checkpoints/
│           └── 040000/        ← 训练了40000轮的模型
│              ├── pretrained_model  ← 模型文件
│              └── training_state

2. 进行转移​

在机器人训练机执行以下命令：

rsync -av --info=PROGRESS /home/lejurobot/mydisk/data/water-bottle-sorting/v0/train_leact/2025-04-29/10-28-17_act/checkpoints/040000/ leju_kuavo@192.168.20.71:/home/leju_kuavo/model/water-bottle-sorting/v0/train_leact/2025-04-29/10-28-17_act/checkpoints/040000/

二、 图形化部署​

1. 机器人关节初始化​

  1. 摆正，先短按D， 进行校准；(手动一下，腿伸直)

  2. 长按C+D 退出校准；

  3. 短按C缩腿；

  4. 下放牵引机，按C站立；

  5. 关闭时，尽量抬高一些牵引机。

2. 界面说明​

在 Kuavo Data Pilot 的“模型推理”TAB页，可以进行模型推理相关操作。界面主要分为以下几个部分：

  • 参数配置区：设置末端执行器类型、手臂选择、模型类型、模型训练帧频、模型目录等参数。
  • 模型文件上传区：选择并上传模型压缩包文件。
  • 操作按钮区：包括到达准备位置、运行模型、停止运行、回到零点位置等操作按钮。

部署界面说明

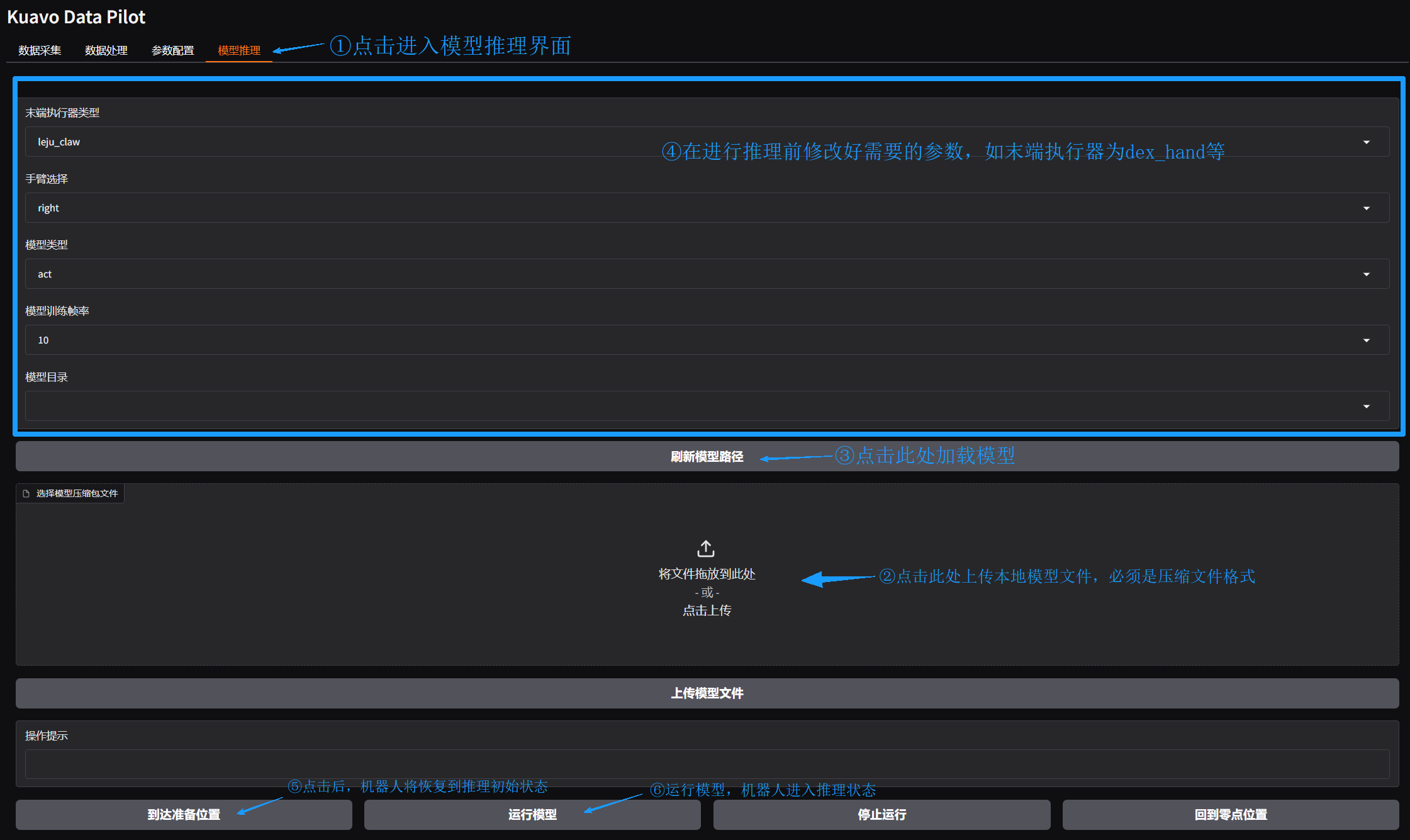

3.操作步骤​

  • ⚠️⚠️⚠️ 注意：目前此UI界面只能部署右手(且末端是灵巧手)参与推理运行的模型。

  1. 上传模型文件

    • 在“选择模型压缩包文件”区域，将模型压缩包拖拽到指定位置，或点击上传按钮选择文件。
    • 上传完成后，点击“上传模型文件”按钮。

  2. 参数配置

    • 选择对应的末端执行器类型（如 dex_hand或leju_claw）。
    • 选择手臂（如 right，left或者双手Both）。
    • 选择模型类型（如 act）。
    • 设置模型训练帧频（默认为 10）。

  3. 刷新模型路径

    • 点击“刷新模型路径”按钮，确保模型目录已正确加载。

  4. 推理操作

    • 点击“到达准备位置”按钮，机器人将移动到推理准备位置。
    • 点击“运行模型”按钮，开始模型推理。
    • 推理过程中如需停止，点击“停止运行”按钮。
    • 推理结束后，点击“回到零点位置”按钮，机器人将手放下自动回到默认位置。

操作步骤

4.注意事项​

  • 模型文件必须为压缩包格式且上传模型压缩包的结构为一个模型文件夹和一个该模型需要的准备动作bag包。

    ├── model_eval.zip/                    ← 模型压缩包
        ├── pretrained_model          ← 模型文件夹
        └── start.bag                 ← 准备动作bag包

  • 根据实际需求调整参数配置。

  • 操作过程中请根据界面提示进行下一步操作。

  • 末端执行器目前仅限于dex_hand

三、脚本部署​

1. 机器人关节初始化​

  1. 摆正，先短按D， 进行校准；(手动一下，腿伸直)
  2. 长按C+D 退出校准；
  3. 短按C缩腿；
  4. 下放牵引机，按C站立；
  5. 关闭时，尽量抬高一些牵引机。

2.参数配置​

配置deploy_config.yaml(~/kuavo_il/kuavo/kuavo_3deploy/resources/deploy_config.yaml), 确保与训练时的数据配置(数据转换时的配置文件）对应,相关参数如下。

属性示例值描述
policyact 或 diffusion指定使用的策略类型，可以是 act 或 diffusion
ckpt_pathpretrained_model 所在文件路径预训练模型文件的路径
which_armleft 或 right 或 both指定操作的手臂，可以是左臂 (left)、右臂 (right) 或双臂 (both)
eef_typedex_hand 或 leju_claw指定末端执行器的类型，可以是 dex_hand 或 leju_claw
frequency30 或 10 或 ...指定操作的频率，需与数据转换时的 train_hz 对齐
go_bag_path录制到达工作位置的 bag 文件路径录制机器人到达工作位置的 bag 文件路径，起始为 0 位，结束为数据集开始的位置

3.确认脚本内容​

打开部署脚本example.py(~/kuavo_il/kuavo/kuavo_3deploy/example/example.py)。有如下需要确认的：

  • arm.kuavo_interface.control_head(yaw=-40, pitch=0), 头部控制，尽可能保证头部姿态与数据采集时相同

  • 任务设置

    task = "go_run"  # go_run, here_run, back_to_zero
    task_map = {
        "go_run": arm.go_run,   # 到达工作位置直接运行模型
        "here_run": arm.here_run,   # 从go_bag的最后一帧状态开始运行
        "back_to_zero": arm.back_to_zero,   # 中断模型推理后，倒放bag包回到0位
        "run": arm.run,  # 从当前位置直接运行模型
        "go": arm.go    # 到达工作位置
    }

4.运行example.py​

  • 激活运行环境
source ~/py310robomimic/bin/activate
source ~/kuavo_il/kuavo/kuavo_3deploy/utils/kuavo_ws/devel/setup.bash
  • 运行
python example.py
