搬箱子代码使用教程

本文档说明如何使用人形版搬箱子脚本 box_pick_place.py 和轮臂版搬箱子脚本 box_pick_place_wheel.py 完成双臂夹箱搬运流程。

搬箱子代码使用教程

(一) 文件说明

文件	适用平台	作用
`box_pick_place.py`	人形机器人	双臂夹箱搬运主程序（base_link 坐标系）
`box_pick_place.yaml`	人形机器人	人形搬箱参数配置
`box_pick_place_wheel.py`	轮臂机器人	轮臂夹箱搬运主程序（waist_yaw_link 坐标系）
`wheel.yaml`	轮臂机器人	轮臂搬箱参数配置

流程概述：扫描抓取二维码 → 接近箱子 → 双臂夹取箱子 → 后退转身 → 扫描放置二维码 → 接近放置位置 → 放下箱子 → 复位

(二) 编译

使用前需先编译上、下位机代码。以下步骤人形版和轮臂版通用。

上位机编译

cd ~/kuavo_ros_application
git checkout dev
catkin build apriltag_ros   # 优先编译 apriltag_ros
catkin build                # 编译所有功能包

下位机编译

cd ~/kuavo-ros-control
git checkout hb/pickbox
catkin config -DCMAKE_ASM_COMPILER=/usr/bin/as -DCMAKE_BUILD_TYPE=Release   # Important!
source installed/setup.bash   # 加载已安装的 ROS 包依赖环境（包括硬件包等）
catkin build humanoid_controllers ar_control

说明：首次使用或代码有更新时需重新编译。编译成功后，按照下方对应版本的运行步骤启动即可。

(三) 场景布置

⚠️⚠️⚠️ 核心变化：此版搬箱子依赖机器人的 base_link，不依赖旧版的 odom 预设坐标，因此对场景距离的要求更灵活，只需保证箱子在机器人手臂末端可到达的工作空间内，二维码在能识别的范围内即可。

人形版场景布置

初始站位：机器人正对需要搬运的箱子上的二维码，初始距离不超过 2 米（超过 2 米会降低二维码识别效果）。
箱子位置：箱子放置在机器人正前方，二维码朝向机器人。
放置位置：放置位置的二维码与抓取二维码大致在同一条直线上，机器人抓取后直接 180° 转身即可面对放置二维码。

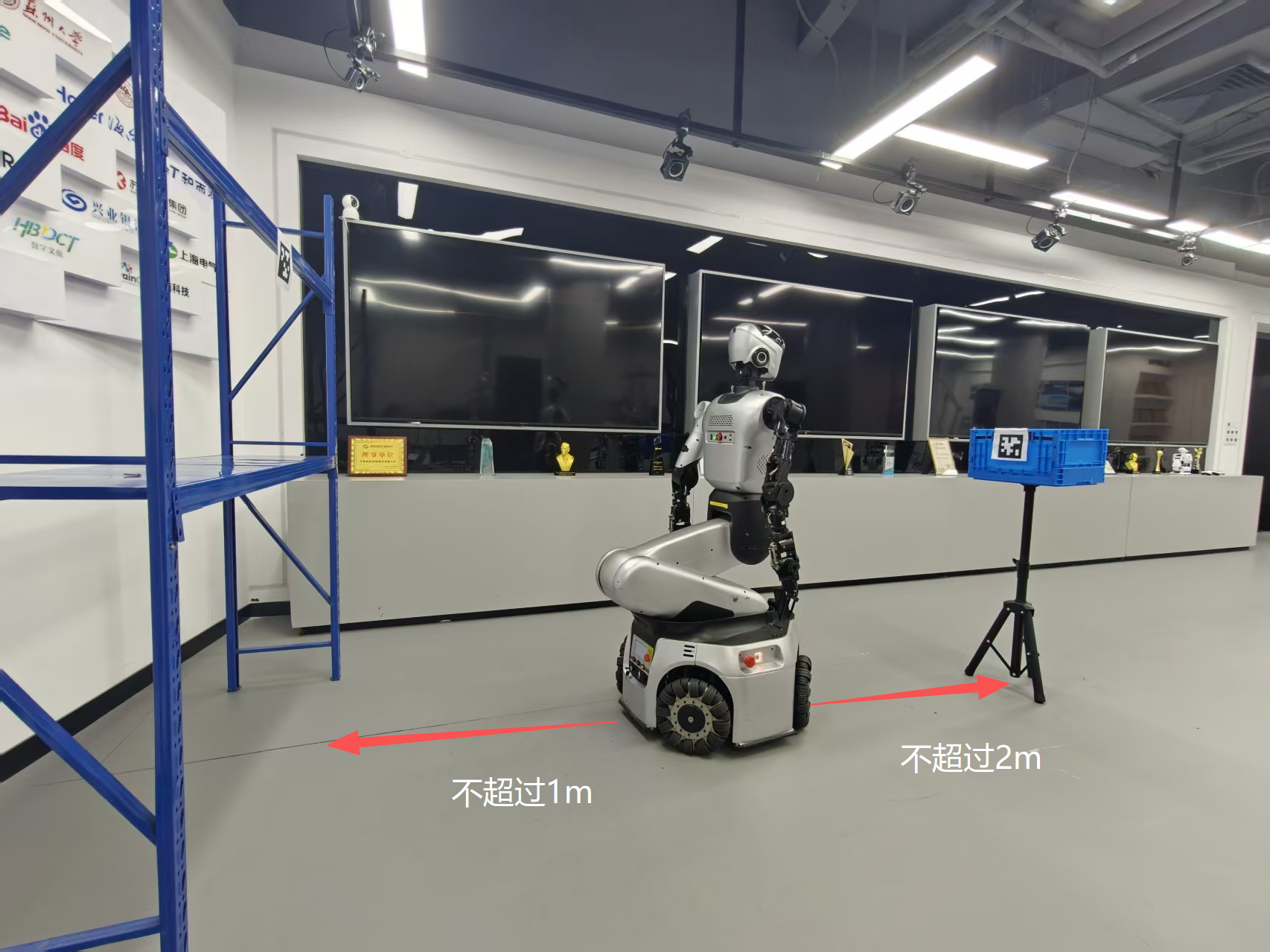

场景俯视示意：
货架布置：货架二维码黏贴
箱子二维码布置：
二维码黏贴在箱子最上方，并且需要留一点白边，只有二维码有可能会导致识别有问题 箱子二维码黏贴

轮臂版场景布置（和人形基本一致）

初始站位：轮臂底盘正对箱子上的二维码，初始距离不超过 2 米。
箱子位置：箱子放置在轮臂正前方，二维码朝向机器人。箱子放置高度建议使二维码中心距地面约 0.5m ~ 1.0m，具体根据轮臂手臂工作空间调整。
放置位置：放置二维码与抓取二维码大致在同一条直线上，轮臂抓取后执行原地转身即可面对放置二维码。
特别提醒：轮臂二维码坐标在 waist_yaw_link 下识别，行走时自动转换到 base_link。放置二维码的粘贴高度应低于或等于抓取二维码的高度，因为轮臂放置时 z 轴使用二维码中心高度减去 0.40m 的固定偏移。

二维码粘贴说明

二维码（AprilTag）粘贴在箱子正面中央位置。
二维码尺寸 100mm ｜二维码下载网站：https://chev.me/arucogen/ 族群 36h11。
粘贴到箱子时需要记录二维码中心到箱子四条边的距离（单位：米），后续填写到 YAML 配置中：
- left：二维码中心到箱子左边缘的距离
- right：二维码中心到箱子右边缘的距离
- top：二维码中心到箱子上边缘的距离
- bottom：二维码中心到箱子下边缘的距离

二维码坐标说明：

箱体中心 x = 二维码 x + 箱子长度 / 2（因为二维码贴在正面）
箱体中心 y = 二维码 y + (left - right) / 2
箱体中心 z = 二维码 z + (top - bottom) / 2

修改 tag 尺寸：在上位机工作空间 kuavo_ros_application\src\ros_vision\detection_apriltag\apriltag_ros\config\tags.yaml 中，将各 tag 的 size 修改为与你打印的二维码尺寸一致（0.1m）：

standalone_tags:
  [
    {id: 0, size: 0.1, name: 'tag_0'},
    {id: 1, size: 0.1, name: 'tag_1'},
    {id: 2, size: 0.1, name: 'tag_2'},
    {id: 3, size: 0.1, name: 'tag_3'},
    {id: 4, size: 0.1, name: 'tag_4'},
    {id: 5, size: 0.1, name: 'tag_5'},
    {id: 6, size: 0.1, name: 'tag_6'},
    {id: 7, size: 0.1, name: 'tag_7'},
    {id: 8, size: 0.1, name: 'tag_8'},
    {id: 9, size: 0.1, name: 'tag_9'}
  ]

箱子与货架要求

箱子：推荐使用尺寸约为 400 × 300 × 230mm 的塑料折叠箱。
- 箱子不宜过重，建议不超过 2kg。
- 箱子表面平整，便于二维码粘贴和识别。
货架（放置点）：推荐使用多层货架，放置层高度约 0.7m ~ 1.0m。
- 货架上粘贴放置位置的二维码。物料表如下：

场景布置注意事项

机器人与箱子之间没有障碍物，确保手臂运动空间足够。
地面平整，二维码识别时避免强光直射或反光干扰。
机器人的安全工作空间（base_link 坐标系）：
- x 方向：0.20m ~ 0.70m（机器人胸前范围）
- y 方向：-0.25m ~ 0.25m（左右范围）
- z 方向：0.10m ~ 0.60m（高度范围）箱子抓取中心必须落在此范围内，否则程序会报错中止。

(四) box_pick_place.py 人形版使用教程

人形版 box_pick_place.py 适用于人形机器人，使用 base_link 坐标系下二维码和 IK 求解，通过 /cmd_vel 闭环行走接近目标。

配置文件 box_pick_place.yaml(如果默认的参数不适合当前机器，则再进行调整)

配置文件所有距离单位为米（m），速度单位为米/秒（m/s）。

# 双臂夹箱搬运任务配置
# 单位：
# - 距离：米 m
# - 速度：米/秒 m/s

qr:
  # 抓取区二维码 ID
  pick_qr_id: 1

  # 放置区二维码 ID
  place_qr_id: 2

box:
  # 箱子长度：前后方向尺寸。二维码贴在正面时，抓取中心 x 会自动加 length_x / 2。
  length_x: 0.29

  # 抓取中心 x 方向微调：正数让双手更往前伸，负数让双手更靠近机器人。
  grasp_offset_x: 0.10

  # 抓取中心 z 方向微调：正数让双手抓得更高，负数让双手抓得更低。
  grasp_height_offset_z: 0.02

  # 抓取夹紧量：数值越大，clamp/lift 阶段双手夹得越紧。
  # 双手间距 = 箱子宽度 - 2 * grasp_clamp_inset_y。
  grasp_clamp_inset_y: 0.02

  # 箱子宽度：左右方向尺寸。用于计算左右手夹取位置。
  width_y: 0.39

  # 箱子高度：上下方向尺寸。用于校验二维码上下边距。
  height_z: 0.22

  # 正面二维码位置：二维码中心到箱子正面四条边的距离。
  # 如果二维码贴在正面中心：left=right=箱子宽度/2，top=bottom=箱子高度/2。
  front_qr_margins:
    # 二维码中心到箱子左边缘的距离
    left: 0.18

    # 二维码中心到箱子右边缘的距离
    right: 0.21

    # 二维码中心到箱子上边缘的距离
    top: 0.06

    # 二维码中心到箱子下边缘的距离
    bottom: 0.16

walk:
  # 接近二维码时 /cmd_vel 闭环行走的最大前进速度
  linear_speed: 0.15

  # 抓取阶段：机器人接近抓取二维码后，与二维码保持的前向距离
  pick_approach_distance: 0.30

  # 放置阶段：机器人接近放置二维码后，与二维码保持的前向距离
  place_approach_distance: 0.38

grasp:
  # 是否在抓取流程中使用掌心关节偏置
  use_palm_joint_bias: false

4.1 二维码配置

qr:
  pick_qr_id: 1
  place_qr_id: 2

参数	说明
`pick_qr_id`	箱子正面粘贴的二维码 ID，按实际使用的 AprilTag ID 填写
`place_qr_id`	放置位置粘贴的二维码 ID，按实际使用的 AprilTag ID 填写

注意：两个 ID 不能相同，且必须是实际使用的二维码 ID。

4.2 箱体尺寸与抓取位置

box:
  length_x: 0.29
  grasp_offset_x: 0.10
  grasp_height_offset_z: 0.02
  grasp_clamp_inset_y: 0.02
  width_y: 0.39
  height_z: 0.22
  front_qr_margins:
    left: 0.18
    right: 0.21
    top: 0.06
    bottom: 0.16

参数	说明	调参建议
`length_x`	箱子前后方向长度（m）	二维码贴在正面，抓取中心 x 会自动加 `length_x/2`
`width_y`	箱子左右方向宽度（m）	决定左右手夹取时的间距
`height_z`	箱子上下方向高度（m）	用于校验二维码上下边距是否合理
`grasp_offset_x`	抓取中心 x 方向微调（m）	正数让双手更往前伸，负数让双手更靠近身体。手伸不到时优先调大
`grasp_height_offset_z`	抓取中心 z 方向微调（m）	正数抓得更高，负数抓得更低。抓太高减小，抓太低增大
`grasp_clamp_inset_y`	夹紧量（m）	越大夹得越紧。转身或搬运掉箱时调大。过大可能挤压箱子或 IK 失败
`front_qr_margins.left`	二维码中心到箱子左边缘距离（m）	按实物测量填写，贴正中则填 `width_y/2`
`front_qr_margins.right`	二维码中心到箱子右边缘距离（m）	按实物测量填写，贴正中则填 `width_y/2`
`front_qr_margins.top`	二维码中心到箱子上边缘距离（m）	按实物测量填写，贴正中则填 `height_z/2`
`front_qr_margins.bottom`	二维码中心到箱子下边缘距离（m）	按实物测量填写，贴正中则填 `height_z/2`

4.3 行走接近配置

walk:
  linear_speed: 0.15
  pick_approach_distance: 0.30
  place_approach_distance: 0.38

参数	说明	调参建议
`linear_speed`	闭环接近时最大前进速度	地面滑时降低，正常地面保持 0.15
`pick_approach_distance`	抓取阶段：机器人与二维码保持的前向距离（m）	停太远减小，停太近增大
`place_approach_distance`	放置阶段：机器人与二维码保持的前向距离（m）	停太远减小，停太近增大

4.4 掌心关节偏置

grasp:
  use_palm_joint_bias: false

参数	说明
`use_palm_joint_bias`	是否在 open 后对第 6 和第 13 个手臂关节施加掌心偏置，使手掌向内扣

⚠️ 末端执行器选择：

夹板：设置为 false，夹板本身有夹持力，不需要掌心偏置。

运行步骤

下位机

打开终端，启动机器人站立：

cd ~/kuavo-ros-opensource
sudo su
source devel/setup.bash
roslaunch humanoid_controllers load_kuavo_real.launch

上位机

打开终端，启动头部传感器，此时可以在终端开头查看 tags.yaml 打印出来的二维码 size 是否正确，
并且在下位机开启终端使用rostopic echo /robot_tag_info来查看二维码识别的x,y,z轴是否准确，如果不准则进行限位标定再进行搬运任务，否则会对效果产生影响：

cd ~/kuavo_ros_application
source devel/setup.bash
roslaunch dynamic_biped kuavo5_sensor_robot_enable.launch

下位机程序

机器人站稳后，另启终端运行搬箱子程序：

cd ~/kuavo-ros-opensource
sudo su
source devel/setup.bash
cd src/demo/box_pick/
python3 box_pick_place.py

(五) box_pick_place_wheel.py 轮臂版使用教程

轮臂版 box_pick_place_wheel.py 适配轮臂机器人。在 62 版本的轮臂机器人上使用。

配置文件 wheel.yaml(如果默认的参数不适合当前机器，则再进行调整)

配置文件所有距离单位为米（m），速度单位为米/秒（m/s）。

# 轮臂夹箱搬运任务配置
# 单位：
# - 距离：米 m
# - 速度：米/秒 m/s

qr:
  # 抓取区二维码 ID
  pick_qr_id: 1

  # 放置区二维码 ID
  place_qr_id: 2

box:
  # 箱子长度：前后方向尺寸。二维码贴在正面时，抓取中心 x 会自动加 length_x / 2。
  length_x: 0.29

  # 抓取中心 x 方向微调：正数让双手更往前伸，负数让双手更靠近机器人。
  grasp_offset_x: 0.05

  # 抓取中心 z 方向微调：正数让双手抓得更高，负数让双手抓得更低。
  grasp_height_offset_z: 0.02

  # 抓取夹紧量：数值越大，clamp/lift 阶段双手夹得越紧。
  # 双手间距 = 箱子宽度 - 2 * grasp_clamp_inset_y。
  grasp_clamp_inset_y: 0

  # 箱子宽度：左右方向尺寸。用于计算左右手夹取位置。
  width_y: 0.39

  # 箱子高度：上下方向尺寸。用于校验二维码上下边距。
  height_z: 0.22

  # 正面二维码位置：二维码中心到箱子正面四条边的距离。
  # 如果二维码贴在正面中心：left=right=箱子宽度/2，top=bottom=箱子高度/2。
  front_qr_margins:
    # 二维码中心到箱子左边缘的距离
    left: 0.19

    # 二维码中心到箱子右边缘的距离
    right: 0.20

    # 二维码中心到箱子上边缘的距离
    top: 0.065

    # 二维码中心到箱子下边缘的距离
    bottom: 0.145

walk:
  # 接近二维码时 /cmd_vel 闭环行走的最大前进速度
  linear_speed: 0.15

  # 抓取阶段：机器人接近抓取二维码后，与二维码保持的前向距离
  pick_approach_distance: 0.35

  # 放置阶段：机器人接近放置二维码后，与二维码保持的前向距离
  place_approach_distance: 0.40

grasp:
  # 是否在抓取流程中使用掌心关节偏置；偏置角度固定在代码中，不在 YAML 配置。
  use_palm_joint_bias: false

wheel:
  ik:
    # IK target frame:
    # 0 keep current frame
    # 1 world frame (based on odom)
    # 2 local frame
    # 3 VRFrame
    # 4 manipulation world frame
    # 5 joint space
    frame: 0

5.1 二维码配置

与人形版相同，按实际二维码 ID 填写。

5.2 箱体尺寸与抓取位置

与人形版配置项相同，参数含义和调参方法一致。轮臂版默认值不同：

参数	轮臂默认值	人形默认值
`grasp_offset_x`	0.05	0.10
`grasp_height_offset_z`	0.02	0.02
`grasp_clamp_inset_y`	0	0.02
`use_palm_joint_bias`	false	false

5.3 行走接近配置

参数	轮臂默认值	说明
`linear_speed`	0.15	前进和左右平移的最大速度
`pick_approach_distance`	0.35	抓取阶段接近距离（m）
`place_approach_distance`	0.40	放置阶段接近距离（m），轮臂建议比抓取稍大

⚠️ 轮臂的 walk_to 需要先通过 TF 将二维码坐标从 waist_yaw_link 转换到 base_link，因此必须确保 TF 树中 odom → base_link → waist_yaw_link 的变换关系正常发布。

5.4 掌心关节偏置

grasp:
  use_palm_joint_bias: false

夹板关闭掌心关节偏置。

5.5 轮臂 IK 配置

wheel:
  ik:
    frame: 0

⚠️ 不需要修改 frame 参数，保持默认值 0 即可。

运行步骤

下位机（轮臂）

打开终端，启动轮臂控制器：

cd ~/kuavo-ros-opensource
sudo su
source devel/setup.bash
roslaunch humanoid_controllers load_kuavo_real_wheel.launch

再开一个终端，启动：

cd ~/kuavo-ros-opensource
sudo su
source devel/setup.bash
rosrun ar_control ar_control_node.py

上位机

启动头部传感器：

需要注意上位机需要修改传感器 launch 文件，如下：

    <node pkg="ar_control" type="ar_control_node.py" name="ar_control_node"
          args="--target_frame base_link --source_frame head_camera_color_optical_frame"
          output="screen"
          if="false"
          />

cd ~/kuavo_ros_application
source devel/setup.bash
roslaunch dynamic_biped apriltag.launch

上述程序启动后，同样并且在下位机开启终端使用rostopic echo /robot_tag_info来查看二维码识别的x,y,z轴是否准确，如果不准则进行限位标定再进行搬运任务，否则会对效果产生影响：
下位机另启终端运行搬箱子程序：

cd ~/kuavo-ros-opensource
sudo su
source devel/setup.bash
cd src/demo/box_pick/
python3 box_pick_place_wheel.py

(六) 常用调参方法

⚠️⚠️⚠️ (如果默认的参数不适合当前机器，则再根据情况进行调整)

6.1 手伸不到箱子

优先调整：

box:
  grasp_offset_x: 0.15   # 增大此值

增大 grasp_offset_x 会让左右手目标整体向 x 正方向（远离身体）偏移。

如果增大 grasp_offset_x 后报 safe_space 超限 错误（x 超过 0.70m），说明箱子放得太远，需要把箱子移近。

6.2 双手抓得太高或太低

调整：

box:
  grasp_height_offset_z: 0   # 抓太高→减小；抓太低→增大

双手抓得比箱子实际位置高 → 减小 grasp_height_offset_z（如从 -0.05 改为 -0.10）。
双手抓得比箱子实际位置低 → 增大 grasp_height_offset_z（如从 -0.05 改为 0.00）。

6.3 双手夹得太松或太紧

调整：

box:
  grasp_clamp_inset_y: 0.01

箱子在 lift（抬起）或转身过程中掉落 → 增大此值。
箱子被夹得变形或 IK 求解失败 → 减小此值。

计算公式：左右手间距 = width_y - 2 × grasp_clamp_inset_y。例如 width_y=0.39 且 grasp_clamp_inset_y=0.01 时，双手间距 = 0.39 - 0.02 = 0.37m。

6.4 接近二维码后距离不合适

调整：

walk:
  pick_approach_distance: 0.35
  place_approach_distance: 0.35

机器人停得太远（手够不到） → 减小对应值。
机器人停得太近（手臂无法伸展） → 增大对应值。

6.5 二维码识别不到或识别不准

确认机器人初始位置距离二维码不超过 2 米。
确认二维码清晰无遮挡，光照充足。
确认上位机 tags.yaml 中的二维码 size 与实际标签尺寸一致。

(七) TF 树报错解决

如果出现以下报错：

[WARN] [1780909261.547880]: 无法转换 AprilTag ID (1,) 的位姿: Could not find a connection between
'base_link' and 'camera_color_optical_frame' because they are not part of the same tree.
Tf has two or more unconnected trees.

则进入人形/轮臂的上位机对应的启动传感器的 launch 文件中，将其中的 camera 修改为 head_camera_depth：
轮臂：

<node pkg="tf2_ros" type="static_transform_publisher" name="camera_to_real_frame"
      args="0 0 0 0 0 0 camera head_camera_link" />

修改为：

<node pkg="tf2_ros" type="static_transform_publisher" name="camera_to_real_frame"
      args="0 0 0 0 0 0 head_camera_depth head_camera_link" />

人形：

<node pkg="tf2_ros" type="static_transform_publisher" name="camera_to_real_frame"
      args="0.02292 0 0 0 0 0 camera_base camera_link" />

修改为：

<node pkg="tf2_ros" type="static_transform_publisher" name="camera_to_real_frame"
      args="0.02292 0 0 0 0 0 head_camera_depth camera_link" />

搬箱子代码使用教程

(一) 文件说明​

(二) 编译​

上位机编译​

下位机编译​

(三) 场景布置​

人形版场景布置​

轮臂版场景布置（和人形基本一致）​

二维码粘贴说明​

箱子与货架要求​

场景布置注意事项​

(四) box_pick_place.py 人形版使用教程​

配置文件 box_pick_place.yaml(如果默认的参数不适合当前机器，则再进行调整)​

4.1 二维码配置​

4.2 箱体尺寸与抓取位置​

4.3 行走接近配置​

4.4 掌心关节偏置​

运行步骤​

下位机​

上位机​

下位机程序​

(五) box_pick_place_wheel.py 轮臂版使用教程​

配置文件 wheel.yaml(如果默认的参数不适合当前机器，则再进行调整)​

5.1 二维码配置​

5.2 箱体尺寸与抓取位置​

5.3 行走接近配置​

5.4 掌心关节偏置​

5.5 轮臂 IK 配置​

运行步骤​

下位机（轮臂）​

上位机​

(六) 常用调参方法​

6.1 手伸不到箱子​

6.2 双手抓得太高或太低​

6.3 双手夹得太松或太紧​

6.4 接近二维码后距离不合适​

6.5 二维码识别不到或识别不准​

(七) TF 树报错解决​

(一) 文件说明

(二) 编译

上位机编译

下位机编译

(三) 场景布置

人形版场景布置

轮臂版场景布置（和人形基本一致）

二维码粘贴说明

箱子与货架要求

场景布置注意事项

(四) box_pick_place.py 人形版使用教程

配置文件 box_pick_place.yaml(如果默认的参数不适合当前机器，则再进行调整)

4.1 二维码配置

4.2 箱体尺寸与抓取位置

4.3 行走接近配置

4.4 掌心关节偏置

运行步骤

下位机

上位机

下位机程序

(五) box_pick_place_wheel.py 轮臂版使用教程

配置文件 wheel.yaml(如果默认的参数不适合当前机器，则再进行调整)

5.1 二维码配置

5.2 箱体尺寸与抓取位置

5.3 行走接近配置

5.4 掌心关节偏置

5.5 轮臂 IK 配置

运行步骤

下位机（轮臂）

上位机

(六) 常用调参方法

6.1 手伸不到箱子

6.2 双手抓得太高或太低

6.3 双手夹得太松或太紧

6.4 接近二维码后距离不合适

6.5 二维码识别不到或识别不准

(七) TF 树报错解决
